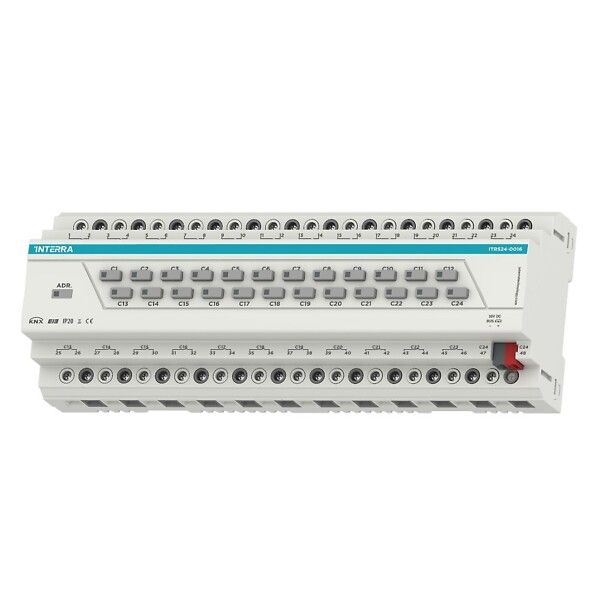

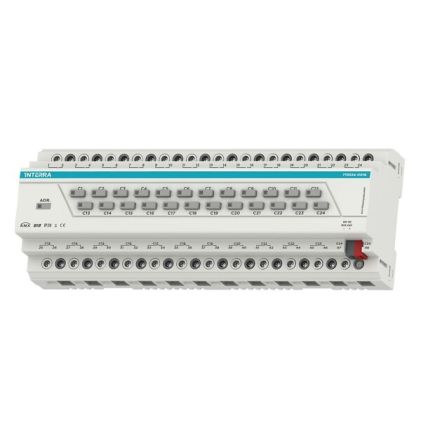

24 kanavainen KNX yhdistelmätoimilaite
| Tuotekoodi | ITR524-16A |
|---|---|
| Malli | 24 Channel Knx Combo Switch Actuator |
| Virran kulutus | Maks. 20 mA |
| Lähtö | 16 A @250 V AC, 120 tai 165 A käynnistysvirta |
| DIN moduulien määrä | 15 Modulia |
| Toiminnot | Valaistuksen ohjaus voidaan tehdä jokaisella yhdistelmäkytkimen toimilaitteen lähdöllä. Lämmityksen ohjaus voidaan tehdä jokaisella yhdistelmäkytkimen toimilaitteen lähdöllä. Jokainen yhdistelmämoduulin lähtö voidaan konfiguroida sulkimeksi/sokeaksi edellyttäen, että käytettävissä on 2 peräkkäistä lähtöä. Suljin/sokea 24 V kokoonpano voi olla 4 lähdöllä yhdistelmämoduulia. Se on kuitenkin käytettävissä vain lohkojen neljässä ensimmäisessä lähdössä. Puhallinko vektori 2-nopeuksinen kokoonpano voi olla 4 lähdöllä yhdistelmämoduulia. Se on kuitenkin käytettävissä vain lohkojen neljässä ensimmäisessä lähdössä. Puhallinkelan 4 putkikokoonpano voi olla 5 lähdöllä yhdistelmämoduulista. Se on kuitenkin käytettävissä vain lohkojen viidessä ensimmäisessä lähdössä. Kunkin lähdön toiminnallisuuksia ovat muun muassa ajoitustoiminnot, logiikkaportit, scenet, toimintojen poistaminen käytöstä, pakotettu, työaikalaskuri, säännöllinen valvonta ja erilaiset kokoonpanot palautesähkeille. Viimeinen tilan muisti sähkökatkosta vastaan. Jokainen lohko koostuu jokaisesta 6 lähdöstä yhdistelmämoduulista, joka alkaa C1-lähdöstä. Mahdolliset lohkot: C1-C6, C7-C12, C13-C18, C19-C24. |
| Kuvaus | Monitoimi toimilaite |
| Mitat (mm) | 246 x 90 x 64 mm (W x H x D) |
| Lähtöjen määrä | 24 |
| Ohjaustapa | KNX |
| Releen ohjauskontakti | NO/NC, Ohjelmallisesti muutettavissa |
| Asennus | DIN-kiskoon asennus |
| Indikointivalot | Jokaiselle lähdölle oma LED-indikointi, Ohjelmointi-LED |
| Kytkimet ja katkaisijat | Jokaiselle lähdölle oma käsiohjauspainike, Fyysinen ohjelmointipainike |
| Syöttö | KNX-väylä |
Interra Combo Switch Actuators ovat monipuolisia ohjauslaitteita, jotka mahdollistavat erilaisia kokoonpanoja, kuten valaistuksen ohjauksen, AC & DC-moottorin ohjauksen tai puhallinkelan ohjaimet. Ne on tarkoitettu kattamaan älykkään rakennuksen jokainen automaatiovaatimus turvallista ja tehokasta toimintaa varten, jotta voidaan taata lisääntynyt mukavuus ja monipuolisuus asuin- ja kaupallisissa sovelluksissa. KNX-tiedonsiirto mahdollistaa tietojenvaihdon KNX-antureilla, KNX-kytkimillä tai syöttölaitteilla ja integroinnin kiinteistönhallintajärjestelmään. Yhdistelmätoimilaitteet on kehitetty tarjoamaan täysi hallinta älykkäissä rakennusprojekteissa. Näiden laitteiden käyttö takaa huoneiden tehokkaan hallinnan ja tarjoamisen. Myös lähtöjen manuaalinen hallinta on mahdollista laitteen painikkeiden avulla. Se mahdollistaa lähtöjen hallinnan, kun väyläviestintä epäonnistuu laitteiden välillä. Yhdistelmätoimilaitteet syötetään KNX-väylän teholla ja laitteen täydellinen konfigurointi suoritetaan ETS:n kautta.
4 lohkoa
S-Mode
INTERRA 24 kanavainen KNX yhdistelmätoimilaite
