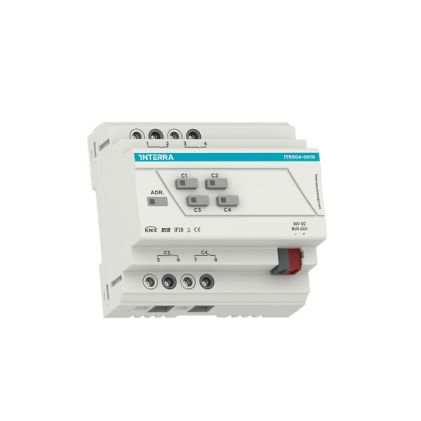

4 kanavainen KNX yhdistelmätoimilaite
Sähkönumero:
-
Tuotekoodi:
ITR504-0016
Tuotenumero:
5301963
Tekniset tiedot
| Tuotekoodi | ITR504-16A |
|---|---|
| Malli | 4 Channel Knx Combo Switch Actuator |
| Virran kulutus | Maks. 20 mA |
| Lähtö | 16 A @250 V AC, 120 tai 165 A käynnistysvirta |
| DIN moduulien määrä | 6 Modulia |
| Toiminnot | Valaistuksen ohjaus voidaan tehdä jokaisella yhdistelmäkytkimen toimilaitteen lähdöllä. Lämmityksen ohjaus voidaan tehdä jokaisella yhdistelmäkytkimen toimilaitteen lähdöllä. Jokainen yhdistelmämoduulin lähtö voidaan konfiguroida sulkimeksi/sokeaksi edellyttäen, että käytettävissä on 2 peräkkäistä lähtöä. Suljin/sokea 24 V kokoonpano voi olla 4 lähdöllä yhdistelmämoduulia. Se on kuitenkin käytettävissä vain lohkojen neljässä ensimmäisessä lähdössä. Puhallinko vektori 2-nopeuksinen kokoonpano voi olla 4 lähdöllä yhdistelmämoduulia. Se on kuitenkin käytettävissä vain lohkojen neljässä ensimmäisessä lähdössä. Puhallinkelan 4 putkikokoonpano voi olla 5 lähdöllä yhdistelmämoduulista. Se on kuitenkin käytettävissä vain lohkojen viidessä ensimmäisessä lähdössä. Kunkin lähdön toiminnallisuuksia ovat muun muassa ajoitustoiminnot, logiikkaportit, scenet, toimintojen poistaminen käytöstä, pakotettu, työaikalaskuri, säännöllinen valvonta ja erilaiset kokoonpanot palautesähkeille. Viimeinen tilan muisti sähkökatkosta vastaan. Jokainen lohko koostuu jokaisesta 6 lähdöstä yhdistelmämoduulista, joka alkaa C1-lähdöstä. Mahdolliset lohkot: C1-C6, C7-C12, C13-C18, C19-C24. |
| Kuvaus | Monitoimi toimilaite |
| Mitat (mm) | 105 x 90 x 64 mm (W x H x D) |
| Lähtöjen määrä | 4 |
| Ohjaustapa | KNX |
| Releen ohjauskontakti | NO/NC, Ohjelmallisesti muutettavissa |
| Asennus | DIN-kiskoon asennus |
| Indikointivalot | Jokaiselle lähdölle oma LED-indikointi, Ohjelmointi-LED |
| Kytkimet ja katkaisijat | Jokaiselle lähdölle oma käsiohjauspainike, Fyysinen ohjelmointipainike |
| Syöttö | KNX-väylä |
