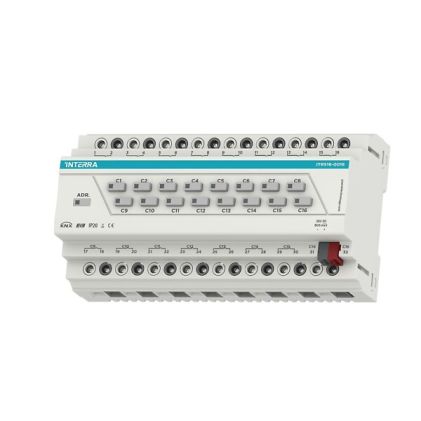

16 kanavainen KNX yhdistelmätoimilaite

Sähkönumero:
-
Tuotekoodi:
ITR516-0016
Tuotenumero:
5301960
Tekniset tiedot
Tuotekoodi ITR516-16A
Malli 16 Channel Knx Combo Switch Actuator
Virran kulutus Maks. 20 mA
Lähtö 16 A @250 V AC, 120 tai 165 A käynnistysvirta
DIN moduulien määrä 10 Modulia
Toiminnot Valaistuksen ohjaus voidaan tehdä jokaisella yhdistelmäkytkimen toimilaitteen lähdöllä. Lämmityksen ohjaus voidaan tehdä jokaisella yhdistelmäkytkimen toimilaitteen lähdöllä. Jokainen yhdistelmämoduulin lähtö voidaan konfiguroida sulkimeksi/sokeaksi edellyttäen, että käytettävissä on 2 peräkkäistä lähtöä. Suljin/sokea 24 V kokoonpano voi olla 4 lähdöllä yhdistelmämoduulia. Se on kuitenkin käytettävissä vain lohkojen neljässä ensimmäisessä lähdössä. Puhallinko vektori 2-nopeuksinen kokoonpano voi olla 4 lähdöllä yhdistelmämoduulia. Se on kuitenkin käytettävissä vain lohkojen neljässä ensimmäisessä lähdössä. Puhallinkelan 4 putkikokoonpano voi olla 5 lähdöllä yhdistelmämoduulista. Se on kuitenkin käytettävissä vain lohkojen viidessä ensimmäisessä lähdössä. Kunkin lähdön toiminnallisuuksia ovat muun muassa ajoitustoiminnot, logiikkaportit, scenet, toimintojen poistaminen käytöstä, pakotettu, työaikalaskuri, säännöllinen valvonta ja erilaiset kokoonpanot palautesähkeille. Viimeinen tilan muisti sähkökatkosta vastaan. Jokainen lohko koostuu jokaisesta 6 lähdöstä yhdistelmämoduulista, joka alkaa C1-lähdöstä. Mahdolliset lohkot: C1-C6, C7-C12, C13-C18, C19-C24.
Kuvaus Monitoimi toimilaite
Mitat (mm) 171 x 90 x 64 mm (W x H x D)
Lähtöjen määrä 16
Ohjaustapa KNX
Releen ohjauskontakti NO/NC, Ohjelmallisesti muutettavissa
Asennus DIN-kiskoon asennus
Indikointivalot Jokaiselle lähdölle oma LED-indikointi, Ohjelmointi-LED
Kytkimet ja katkaisijat Jokaiselle lähdölle oma käsiohjauspainike, Fyysinen ohjelmointipainike
Syöttö KNX-väylä
Tuotekuvaus

Interra Combo Switch Actuators ovat monipuolisia ohjauslaitteita, jotka mahdollistavat erilaisia kokoonpanoja, kuten valaistuksen ohjauksen, AC & DC-moottorin ohjauksen tai puhallinkelan ohjaimet. Ne on tarkoitettu kattamaan älykkään rakennuksen jokainen automaatiovaatimus turvallista ja tehokasta toimintaa varten, jotta voidaan taata lisääntynyt mukavuus ja monipuolisuus asuin- ja kaupallisissa sovelluksissa. KNX-tiedonsiirto mahdollistaa tietojenvaihdon KNX-antureilla, KNX-kytkimillä tai syöttölaitteilla ja integroinnin kiinteistönhallintajärjestelmään. Yhdistelmätoimilaitteet on kehitetty tarjoamaan täysi hallinta älykkäissä rakennusprojekteissa. Näiden laitteiden käyttö takaa huoneiden tehokkaan hallinnan ja tarjoamisen. Myös lähtöjen manuaalinen hallinta on mahdollista laitteen painikkeiden avulla. Se mahdollistaa lähtöjen hallinnan, kun väyläviestintä epäonnistuu laitteiden välillä. Yhdistelmätoimilaitteet syötetään KNX-väylän teholla ja laitteen täydellinen konfigurointi suoritetaan ETS:n kautta.

2 lohkoa

S-Mode

INTERRA 16 kanavainen KNX yhdistelmätoimilaite
