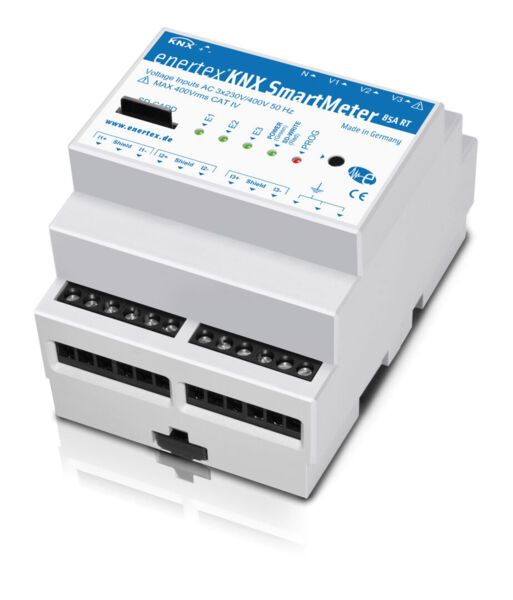

1149-85-RT Verkkoanalysaattori, Virtamuutajilla, DIN-kiskoon
| Tuotekoodi | 1149-85-RT |
|---|---|
| Malli | Enertex® KNX SmartMeter 85A RT |
| Väri | Valkoinen |
| Toiminnot | 3-vaiheinen kaksisuuntainen laskuri pätö- ja loistehon mittaamiseen, Tarkkuusluokan 1 energiamittari (1 % aktiiviselle ja reaktiiviselle energialle), Häviötön virranmittaus mukana toimitetuilla kalibroiduilla ulkoisilla virta-antureilla, Virta-anturit mittausalueelle 2 mA - 85 A vaihetta kohti ja teho 0,5–58 kW, Pätö- ja loisteho, pätö- ja reaktiivinen energia, jännite, virta, tehokerroin, epätasapainoinen kuormitus, nollajärjestelmän virta, THD, yliaallot, Kaikkien laskurin lukemien ja mitattujen arvojen ulostulo KNX-väylällä ryhmäobjektien kautta, Kaikkien mitattujen arvojen tallentaminen microSD-kortille tavallisessa csv-muodossa aikaleimalla, Erityiset energiamittarit aurinkokeräinten valvontaan (tasapaino-, tuotanto- ja kulutusmittari), Kunnonvalvontatoiminto: Ylikuormituksen, sähkökatkoksen, jännitevääristymän, virtavääristymän, epätasapainoisen kuormituksen, nollajärjestelmän virran merkkivalo, Voidaan käyttää myös ilman KNX-väylää, koska akkupuskuroitu reaaliaikainen kello on sisäänrakennettu. Kun käytät ilman KNX-väylää, kaikki aikaleimalla varustetut tiedot tallennetaan joka minuutti SD-kortille. |
| Asennus | DIN-kiskoasenteinen |
| Mittaustiheys | Virta: 2mA-85A vaihetta kohti. Teho: 0.5W-19,550W tai 58,650W (kolmivaiheinen) |
| Indikointivalot | LED-valot energian mittaamiseen 1–3, teho-/SD-kirjoitus- ja ohjelmointitilaan |
| Kytkimet ja katkaisijat | Ohjelmointi-painike |
| Syöttö | KNX-väylä 27V – 30V tai 24 VDC |
| Viestintä | Kunnonvalvonta: Raja-arvojen ylittyminen, tapahtumat, kuten jänniteviat, suurjännitehuiput, korkea verkkovääristymä, korkea reaktiivinen energiankulutus, kolmen vaiheen erittäin epätasainen kuormitus (vinokuorma) tai korkea nollajohtimen kuormitus voidaan ilmoittaa KNX-sähkeen kautta. |
| Paino (kg) | 0.3 |
KNX SmartMeter 85A RT (DIN-kiskoon) on kaksisuuntainen mittari aktiivisen ja loistehon tai tehon mittaamiseen sekä sähkön laadun analysointiin. Mittaus suoritetaan joko kolmivaiheisessa järjestelmässä tai kolmessa riippumattomassa yksivaiheisessa järjestelmässä, joiden tarkkuusluokka on 1 (1 %). Koska se toimitetaan yksinomaan KNX-väylän kautta, laite voi mitata virtoja ja jännitteitä, vaikka jännitteen mittaustuloissa ei olisi 230 V:n verkkojännitettä tai jos jännite olisi poiskytkettynä. Kaikki mittarin arvot ja mitatut muuttujat tallennetaan myös tekstimuodossa (tavallinen csv-muoto) aikaleimalla SD-kortille jatkokäsittelyä varten. Mitatut tiedot tallennetaan SD-kortille joka minuutti. Suorituskykyyn perustuvan kuormituksen hallintaan erikoistuneiden toimintojen lisäksi decice optimoi oman energiantarpeensa aurinkosähköjärjestelmillä ja tekee laskelmia käyttäjä- tai syöttötariffista tariffien vaihtamisella. Kuormitushuippujen välttämiseksi järjestelmä tarjoaa myös erilaisia seurantatoimintoja. Se käyttää erittäin tarkkoja virta-antureita (Rogowski-keloja), jotka kalibroidaan laitteeseen tehtaalla. Yliaaltojen mittaus virta ja jännitte 50:een harmoniseen asti tehonlaadun arvioimiseksi. Testattu turvallisuuden varmistamiseksi standardin DIN EN mukaisesti 61010-1, Testattu EMC-vaatimustenmukaisuuden varmistamiseksi DIN EN 50491-5, Täyttää housholds-vaatimukset asetuksen (EY) N:o DIN EN 50491-5-2 ja teolliseen DIN EN 50491-5-3.
Integroitu akkupuskuroitu reaaliaikainen kello käytettäväksi ilman KNX-väylää
Virta-anturit mittausalueelle 2 mA - 85 A vaihetta kohti ja teho 0,5 W - 19 550 W tai 58 650 W (kolmivaiheinen).
Tarkkuusluokan 1 energiamittarit (1 % aktiiviselle ja reaktiiviselle energialle)
Erittäin matalien virtausten tarkat mittaukset 0,002 %:iin nimellisvirrasta ( 2 mA)
Matalahäviövirta mittaus (< 2 mW:n hävikki)
Kaikki mitatut arvot (virta, jännite, pätöteho, loisteho, pätöenergia, loisteho, tehokerroin, THD-U, THD-I, verkon yliaallot, epätasapainoinen kuormitus, nollavirta, verkkotaajuus) näkyvät KNX-väylässä
Erityiset energiamittarit aurinkosähköjärjestelmien seurantaan (tasapaino-, tuotanto- ja kulutusmittarit)
Aikatarkka analyysi verkkoon liittyvistä vioista, vioista ja sähkölaitteiden vaurioista
KNX SmartMeter 85A RT (DIN-kiskoon) on kaksisuuntainen mittari aktiivisen ja loistehon tai tehon mittaamiseen sekä sähkön laadun analysointiin.
| Pakkauskoko 1 paino (kg) | 0.45 |
|---|
