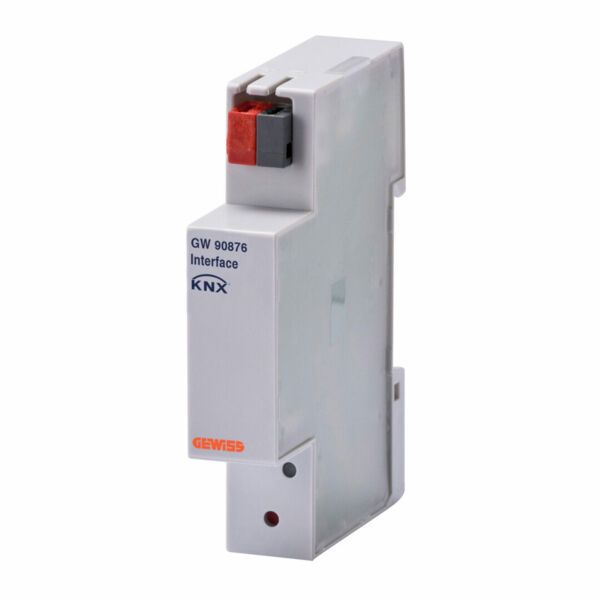

Gewis energiamittareiden rajapinta (KNX-IR)
Sähkönumero:
-
Tuotekoodi:
GW90876
Tuotenumero:
5300495
Tuote ei ole tilattavissa verkkokaupasta
Tekniset tiedot
| Tuotekoodi | GW90876 |
|---|---|
| Malli | KNX Interface Energy Meter |
| DIN moduulien määrä | 1 |
| Toiminnot | GW90876 KNX -liitännän avulla voit lähettää (KNX-väylän kautta) digitaalisen yksivaiheisen GWD6801-energiamittarin tekemät energia- ja tehomittaukset. KNX-liitäntä liitetään mittauslaitteeseen optisen liitännän (IR-portin) kautta. GWD6801-energiamittarin käytettävissä olevat toiminnot ovat: - tuotuun ja vietyyn aktiiviseen energiaan liittyvien arvojen (Wh tai KWh) siirtäminen - pätötehoarvon (W) siirto - tilatavujen lähettäminen - energiamittareiden nollaaminen |
| Kuvaus | Rajapinta |
| Asennus | DIN-kiskoasenteinen |
| Indikointivalot | Ohjelmointi LED |
| Kytkimet ja katkaisijat | Ohjelmointi painike |
| Syöttö | KNX-väylä 27V – 30V |
Tuotekuvaus
KNX-liitäntä perinteiselle energiamittarille - IP20 - DIN-kiskoasenteinen. Määritetään ETS-ohjelmalla. Se välittää KNX-väyläjärjestelmässä GWD6801, GWD6802, GWD6806, GWD6807, GWD6808, GWD6808, GWD6809 -energiamittareilla mitatut energian ja tehon arvot. KNX-laite liitetään optisesti (IR) energiamittariin (nämä kaksi laitetta on asennettava vierekkäin). Laite on varustettu kytkentäliittimellä väyläliitäntää varten.
IP20
1 DIN Moduuli
KNX-IR rajapinta energiamittareille GWD6801, GWD6802, GWD6806, GWD6807, GWD6808, GWD6809
