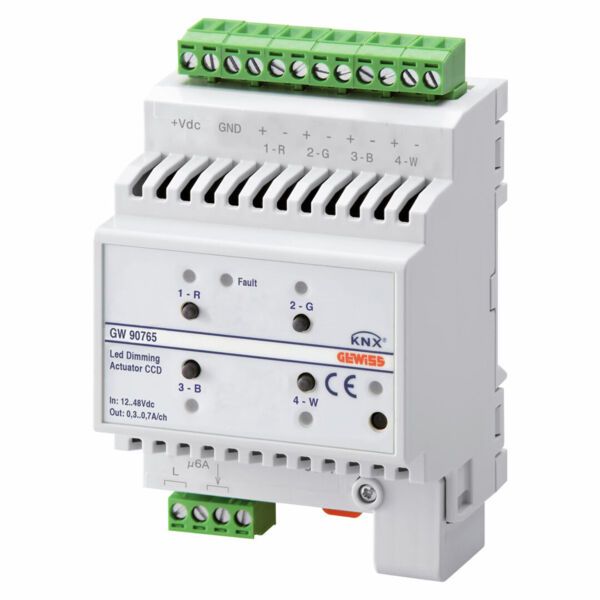

Himmennin toimilaite LED-kuormille 12-48V CCD
Sähkönumero:
-
Tuotekoodi:
GW90765
Tuotenumero:
5300494
Tuote ei ole tilattavissa verkkokaupasta
Tekniset tiedot
| Tuotekoodi | GW90765 |
|---|---|
| Malli | KNX Dimmer Actuator LED CCD |
| DIN moduulien määrä | 4 |
| Toiminnot | Himmennin toimilaite on konfiguroitu ETS-ohjelmistolla seuraavien toimintojen suorittamiseksi: ON/OFF-KYTKENTÄ (*) - ON-kytkentäkomentoa vastaavan valon voimakkuuden määrittäminen - Kytkemisen ja kytkemisen viiveen asettaminen RGB[W] SUHTEELLISEN KIRKKAUDEN SÄÄTÖ (*) - Enimmäis- ja vähimmäismukautuskynnysten parametrointi - Suhteellisten säätönopeuksien parametrointi välillä 0–50 % ja 50–100 % RGB[W] ABSOLUUTTISEN KIRKKAUDEN SÄÄTÖ (*) - Tilan asettaminen vaaditun valon voimakkuuden saavuttamiseksi (rampin kautta tai hyppäämällä kyseiseen arvoon) - Rampin säätönopeuden parametrointi 0 % - 100 % SCENET (*) - 8 scenen muistaminen ja aktivointi (arvo 0 - 63) - Scenejen oppimisen ottaminen käyttöön / poistaminen käytöstä väylässä VÄRISARJAT - Esimääritettyjen värisarjojen suorittaminen (esim. strobo, sateenkaari, vilkkuminen jne.) - Toistonopeuksien, alkuvärin ja toistojen määrän määrittäminen ENSISIJAINEN KOMENTO (PAKOTUS) (*) - Valon voimakkuuden määrittäminen pakottamalla ON-aktivointi - Pakotustilan asettaminen BUS-jännitteen nollauksessaTIMED VAIHTO (PORTAIDEN NOSTOVALO) (*) - Valoarvon parametrointi ajoituksen aikana - Aktivointiajan asettaminen - Ennakkovaroitusajan asettaminen - Käyttäytymisen parametrisointi, kun vastaanotetaan ajastettu aktivointikomento, jonka ajoitus on jo aktiivinen - Porrasvalon aktivointiajan asettaminen väylässä LUKITUSTOIMINTO (*) - Sulun aktivointiarvon parametrointi, toiminta sulun ollessa aktiivinen ja käyttäytyminen, kun lukitus on poistettu käytöstä - Lukitusobjektin arvon asettaminen latauksen ja väyläjännitteen nollauksen yhteydessä LOGIIKKA (LOGIIKKA- - Logiikkatoiminto AND/NAND/OR/NOR komento-objektilla ja logiikan toiminnan tuloksella - Logiikkatoiminnot JA/NAND/OR/NOR/XOR/XNOR jopa 4 logiikkatuloa - NOT-toiminnon asettaminen 4 tuloon MUUT TOIMINNOT - Lähtökäyttäytymisen parametrointi väyläjännitteen vikaantumisen ja nollaamisen yhteydessä - ON/OFF-tilaa ja nykyistä valon voimakkuusprosenttia koskevien tietojen toimittamisen asettaminen - Ylikuumenemista, lisäjännitevikaa tai napaisuuden kääntymistä koskevien tietojen toimittamisen asettaminen - Lisäjännitteen puuttumista koskevien tietojen siirtämisen asettaminen (väyläjännitteen ollessa läsnä) - PWM-taajuuksien asettaminen - Virta-arvojen (CCD-version) määrittäminen kullekin kanavalle - Paikallisen painikeavaimen käytön määrittäminen (*) kullekin yksittäiselle kanavalle ja 4 kanavalle samanaikaisesti. |
| Kuvaus | LED himmennin CCD |
| Lähtöjen määrä | 4 |
| Ohjaustapa | CCD |
| Asennus | DIN-kiskoasenteinen |
| Indikointivalot | 1 punainen ohjelmointi-LED 1 punainen vian merkkivalo 4 kaksiväristä lähtötilan merkkivaloa (1 kullekin kanavalle) |
| Kytkimet ja katkaisijat | Ohjelmointipainikke 4 lähdön testin painiketta |
| Syöttö | KNX-väylä 27V – 30V |
