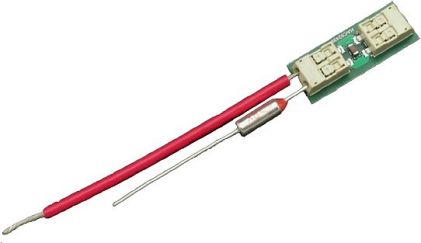

4E-EOL/10 Linjan päätemoduuli

4EVAC-puheevakuointijärjestelmät tukevat kaiutinlinjojen valvontaa 20 kHz impedanssimittauksen perusteella.

4E-EOL:n tarkoituksena on luoda referenssikuorma 20 kHz:n valvontataajuudella. Kun EOL on kytketty, kuorman impedanssin valvonta on tarkempaa ja vähemmän herkkä kaiuttimien hitaalle ja pitkäaikaiselle impedanssimuutokselle, joka johtuu ikääntymisestä ja sääolosuhteista. Se tarjoaa myös luotettavimman vikailmoituksen, kun suuri määrä kaiuttimia on kytketty pitkään linjaan.

4E-EOL on välttämätön kaiutinlinjan luotettavalle impedanssivalvonnalle. Kytke EOL-kortti kaiutinlinjan päähän rinnakkain, mieluiten viimeisen kaiuttimen sisälle.

Estääkseen oikosulut, jotka voivat johtua metallikotelon terävistä reunoista, 4E-EOL-kortti on asennettava mukana toimitettuun eristyskoteloon.

EOL ei ole napaisuusherkkä.

HUOM: EOL-moduulissa on 135°C lämpösulake, joka minimoi oikosulkuriskin tulipalon aikana. Jos EOL-kortti altistuu yli 135°C lämpötilalle, sen piiri vaurioituu ja kaiutinlinjalle syntyy avoin vika.
