4E-SW6 Kauko-ohjattava vyöhykkeen laajennusmoduuli

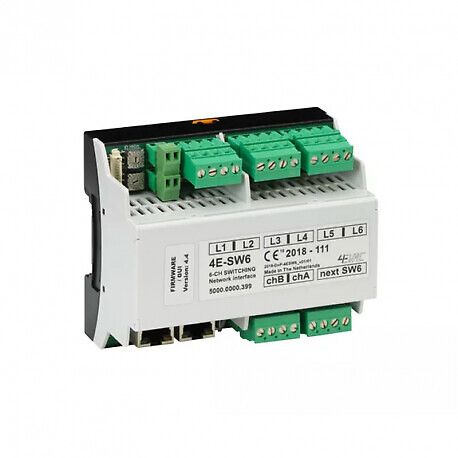

4E-SW6 on DIN-kiskoon asennettava moduuli, joka muuntaa yhden valvotun kanavan kuudeksi kanavaksi.

4E-SW6 on DIN-kiskoon asennettava 100V audiomatriisi, jossa on 2 tuloa ja 6 lähtöä, ja se on tarkoitettu käytettäväksi sekä 4EVAC Compact- että Impact-järjestelmissä. 4E-SW6:ssa on kaksi 100V audiotuloa (CHA, CHB), jotka yhdistetään suoraan vahvistimien lähtöihin. 4E-SW6 laajentaa itsenäisten kaiutinlinjojen määrää, joilla on yksilöllinen valvonta ja oikosulkusuojaukset (Loopdrive). Kukin kaiutinlinja voi käsitellä jopa 200 W kuormaa ja määritellä omaksi erilliseksi alueekseen. Yksi tulo voi vastaanottaa enintään 500 W tehoa, mikä on myös kaikkien kuuden lähtölinjan yhteinen kuormitusraja.

HUOM:

IMPACT-järjestelmässä: Useita (N) 4E-SW6-moduuleja voidaan syöttää rinnakkain samasta vahvistinparista, jolloin muodostuu 2 x 6*N matriisi.

COMPACT-järjestelmässä: Vahvistimen lähtö (esim. Compact 500:n kaiutinlinjalähtö) voidaan yhdistää enintään yhteen 4E-SW6-moduuliin, joka syöttää enintään 6 kaiutinlinjaa – 4E-SW6:n lähdöt.

4E-SW6:ta ohjataan pääjärjestelmän ohjaimella (Compact 500 tai Impact Controller) L-Netin kautta, ja se vastaanottaa reaaliaikaisesti reititystietoa jokaiselle lähtölinjalle, jotta se voidaan yhdistää kanavaan A, kanavaan B tai sisäiseen väylään C. Koska tehontarve on suurempi kuin muilla L-Net-laitteilla, siinä on lisäksi 24V virtaliitäntä. 4E-SW6 tukee myös redundanttia verkkoyhteyttä.
