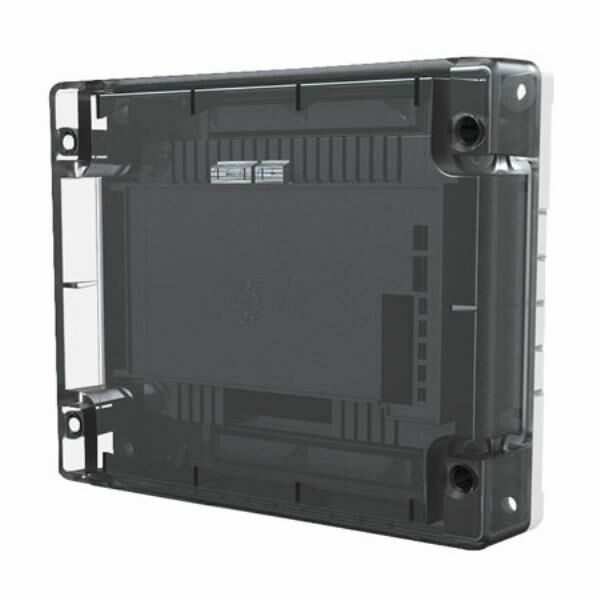

CHQ-DIM2/SCI Styrenhet 2 overvåkede innganger
| Antall innganger | 2 |
|---|---|
| Maks kabeltykkelse (mm²) | 2.5 |
| Driftspenning (VDC) | 17 — 41 |
| Strømforbruk, normal (mA) | 0.3 |
| Strømforbruk, max (mA) | 8 |
| IP kapslingsklasse (IP) | IP21, IP65 |
| Støtfasthet (IK) | N/A |
| Driftstemperatur | -10°C — +50°C |
| Monteringsmetode | Utenpåliggende montasje |
| Bredde (mm) | 157 |
| Høyde (mm) | 127 |
| Lengde (Dybde) (mm) | 35 |
| Nettovekt (kg) | 0.327 |
| Farge | Røykfarget |
| Matriale | ABS |
CHQ-DIM2/SCI (Dual Input Module) er en adresserbar styrenhet til FIREscape brannalarmsentralen. Den har 2stk overvåkede innganger for å aktivere f.eks. nødlys, relèutgang, indikerings LED på BFT, frakoble sone, frakoble røykdetektering i sone mm. Inngangene kan overvåke feil fra f.eks. en ekstern strømforsyning. CHQ-DIM2/SCI kan også anvendes som adressenhet og inngangene kan programmeres som separate adresser med funksjoner for å aktivere brannalarm eller forvarsel. Alle CHQ-enheter som har betegnelsen /SCI(short circut isolator) har ett innebygget kortslutningsisolator for adresserbare sløyfer, kortslutning indikeres med en gul lysdiode.
2 overvåkede innganger
Valgbart mellom NC och NO
Endekrets(EOL): 10 kΩ
Aktiv inngang: 470Ω
Inbygget kortslutningsskydd
IP65 med CHQ-BACKBOX (bestilles separat)
| Baseenhetens lengde (mm) | 130 |
|---|---|
| Baseenhetens bredde (mm) | 160 |
| Baseenhetens høyde (mm) | 39 |
| Mengde pallepakke | 99999 |
| Lavhøyde | 1.1 |
